EDI系統消除了酸和腐蝕物，由于再生混床過程涉及酸堿等化學品的運輸、存儲、處理，每個環節都非常危險，產水水質、運行周期影響因素很多，處理很麻煩，相較之下，EDI比復雜的混床操作則要簡單、連續。需要更少的勞動力。EDI系統還減少了附屬設備，比如酸堿計量裝置、酸堿儲存罐、PH中和裝置和相關連的設備等。它的工藝過程產生很少的排放物，產生的排放物都是許可的，實際上EDI系統中大多數排放水可以回收到水處理系統的入口回收利用，提高系統產水率。很多情況下，應用EDI將會操作更少，資本更少?；齑蚕臉渲?、勞力、化學物、廢水。而EDI 的消耗是電能，膜堆有時候需要清洗和替換。在相同產水量的情況下，EDI消耗的勞動力和廢水的排放量比混床要顯著的少。根據進水水質和出水的品質，每產生1000加侖的水每小時EDI消耗的電量為0.5-3.0KW，比起用混和離子交換，操作消耗更少。EDI系統操作的軟件設計花費也要比混床系統少。RO通常做為EDI系統的進水。

　　EDI怎么樣工作？

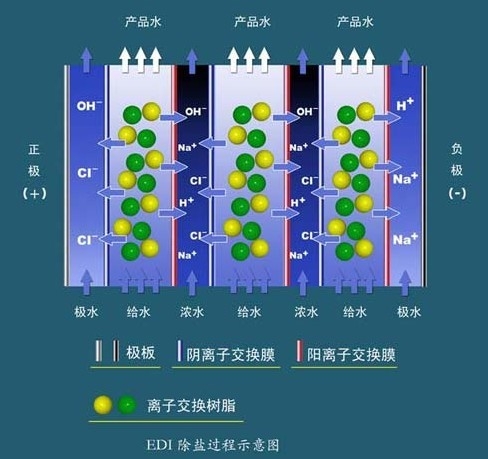

　　EDI模塊（膜堆）是EDI工作的核心。一個簡單的EDI膜堆主要由兩個電性相反的電極和多個模塊單元對組成，一個膜單元對由一個填滿陽離子和陰離子交換樹脂的淡水室（D-室）、一個陽膜、一個陰膜、一個濃水室（C-室）組成。EDI膜堆包含多個膜單元對。在每個膜堆的內部有兩個帶有600V電壓的電極，這是通過每個膜堆必需的電壓。正極帶正電壓，負極帶負電壓，電流在正極和負極之間通過30個膜單元。任一個淡水室都包含著陽樹脂和陰樹脂。一個陽膜朝著陰極的方向把淡水室和濃水室分開，在另外一邊，陰膜也把淡水市和濃水室分開。EDI用的膜和RO用的膜很不相同，RO用的膜允許小顆粒的分子污染物和離子以及水通過，而EDI膜象離子交換樹脂一樣是用聚苯乙烯材料制作的，只允許帶適當電荷的離子通過，水基本上不能通過。樹脂通過水的分離持續的再生。在電場中，給水中的水分子被分離成H+和OH- ，被異性電荷相吸，H+通過陽陽樹脂移向陰極的方向，OH-通過陰樹脂移向陽極的方向。這種H+和OH-的遷移再生了樹脂，陽膜允許H+通過進入濃水室，陰膜允許 OH-通過也進入濃水室，H+和OH-結合生成生產的水。濃水室中自己水的流動將帶走水中的陰陽離子。膜阻止帶相反電荷的離子的進入淡水室在水流通過淡水室的過程中，離子被樹脂去處，所以膜的有效側（淡水室）就會產生純水。

   在EDI中，90%到95%的水流過淡水室，水流并行的通過多個膜堆，每個膜堆都并聯很多個淡水室，水流一次性的通過淡水室，流出來的就是高純水。另外的5%-10%被送到濃水室，其中3%-8%流出EDI后作為補充水，2%用來沖洗電極。濃水的再循環增加了水的電導率而要增加EDI系統通過的電流。EDI廢水的PH主要由給水的品質決定。通常都是品質很好的水，PH接近中性。排放的濃水可以通過返回到進水口進行回收，極水包含低濃度的氫氣、氧氣和氯氣要送到一個通風的地方進行排放。在過去的三年內，EDI系統已經被許多的水處理的領域所接受，今天幾乎一半的新建的電廠和半導體水處理系統和75%制藥水系統包括EDI。研究已經鋪平了EDI膜的發展道路，在將來的歲月里，將要為電能的節約和水品質的提高，特別是硅和硼的減少而努力。在將來的幾年內，可以預測更高質量的水質可以被制出，而且將對進水的水質要求要降低，特別是硅和硬度的要求。

　　附1：EDI的維護需求

　　EDI在一個設計良好的系統中需要很少的維護。使用的儀表每1-2年需要一次校準。強烈推薦每周要把壓力、流量、電流數據做幾次記錄，以便以后用來研究污物和濃縮比例的問題。當預處理工作不正?；蛘哳A(yù)系統設計的不好時候，濃縮比例和污染會存在。當發現污染的時候，在很多情況下清洗可以恢復膜的性能。制藥系統將根據預處理系統的清洗來決定EDI系統的清洗，其清洗的過程和所用的化學物和RO系統很相似。

　　EDI的膜堆的壽命為5-10年甚至更長，膜堆確切的壽命主要取決于水源、預處理系統和維護水平、根本上還是取決于其所使用的陰離子的強度的穩定性，在一個標準的設計中，簡單的膜的問題可以通過隔離而解決，這只需要幾分鐘，甚至不需要停運系統。

　　附2：怎樣設計一個EDI系統？

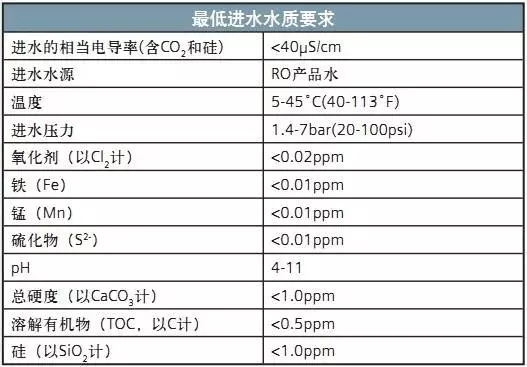

　　連同EDI膜堆在一起，一個完整的EDI系統應包括整流器、控制系統、裝置、管道、閥門和再循環泵。所有這些安裝在一個底座上。這些部件和我們在RO系統中的那些部件很相似，但整流器除外，它通過把一個三相的交流電轉變成直流電來為EDI系統提供能量。EDI的生產廠家為每個膜提供了一個標準流速。就象RO的設計和建造一樣，原始設備制造商根據特定的應用設計了柔性的膜組。在通常的系統中包括RO和EDI?？梢愿鶕?jù)增加和減少膜的數量來改變產水量。很多單一膜組的系統設計每分鐘5-10加侖的流量。通過增加多個膜組可以增加更多的流量。EDI是一個精處理技術。應用純凈的RO產品水或者滲透水作為給水而進一步純化。預處理設計要求出水水質嚴格達到EDI進水水質的要求。下表是EDI系統典型的進水水質要求。

根據原水水質的不同，可以采用不同的流程來達到進水水質的要求。城市水處理的典型流程是 多介質過濾器→活性炭處理→單級RO→EDI。在高硬度的水處理中，軟化被加入到處理的流程中：多介質過濾器→活性炭處理→軟化設備→單級RO→EDI。

　　在系統的設計中，CO2也是一個關鍵因素。分子的CO2可以通過RO膜給傳統后續設計混床或者EDI中的陰離子交換樹脂加重陰離子的交換負擔。當進入EDI系統的時候，根據在系統中PH分布情況，CO2將以CO3 2-和HCO 3-形式被去除。如果要達到相同質量的水質，應該增加額外電流來克服這些額外的CO2。低PH將增加進水中的CO2，（in some cases）在一些情況下，我們通過加苛性堿來增加PH，把CO2轉化成碳酸鹽和重碳酸鹽有效的增加RO膜的去除率。多介質過濾器→活性炭處理→加苛性堿→單級RO→EDI。在一些情況下，加酸用來防止RO膜結垢，這種情況就需要脫碳器和脫氣裝置來去除CO2 或者用阻垢劑來代替加酸。多介質過濾器→活性炭處理→加酸→單級RO→脫氣裝置→EDI。多介質過濾器→活性炭處理→加阻垢劑→（加苛性堿）→單級RO→EDI。如果EDI系統來水水質電阻可以達到16M或者可以提供更好水質的保證，那么為了制取相當純的水（電阻大于18兆歐姆），精制系統可以采用不可更新的混床。用于精制的混床系統的負載非常小，通?？梢赃\行1-2年，然后重新更換新的再生好的樹脂，這樣也可以避免化學處理。預處理系統→RO→EDI→一次性混床?；齑蚕到y(tǒng)一般需要兩列，而EDI系統不需要冗余，它可以連續再生，模塊化設計、內建冗余。然而在半導體和其他重要的電廠，即使在設備不運行的時候，它可能每分鐘也要花費用戶成千上萬美元。（在這種情況下）既然這樣，用戶更愿意接受有RO的EDI的冗余。

為了保證EDI裝置的正常工作，EDI裝置的進水水質必須控制在規定的范圍之內，淡水、濃水、極水的流量及壓力也應滿足一定的要求，同時操作電流也不宜過大或過小，如果其中一個條件達不到要求，則系統無法制取出高品質的純水。

一、EDI對進水的要求

由于EDI裝置是在離子遷移、離子交換和樹脂的電再生三種狀態下工作的，離子遷移所消耗的電流通常不到總電流的30%，其他大部分的電流則消耗于水的電離，因而它的電能和除鹽的效率較低。正是由于EDI裝置遷移雜質離子的能力有限，所以EDI技術只能用于處理低含鹽量的水，如總含鹽量在50mg/L以下的水源。目前，EDI裝置的進水一般為二級反滲透裝置的產水。

進水水質對EDI模塊的成功運行是至關重要的，進水雜質的含是影響模塊的壽命、運行性能、清洗頻率及維護費用等主要的因素之一。

1、電導率

EDI模塊的產水水質取決于模塊將離子從淡水室遷移至濃水室的能力，如果進水中的確離子含量過高，則產水水質變差。維持合適的進水電導率，可以使EDI裝置的產水水質達到理想值，而且還可以提高二氧化硅及二氧化碳等弱酸性物質去除率。

2、TEA（總可交換陰離子）及TEC（總可交換的陽離子）

對于EDI模塊，電導率還不能準確反映進水中雜質的含量，因為有些雜質并不是以離子狀態存在的，例如硅酸化合物和碳酸，主要經分子狀態存在。所以，通常用總可交換陰離子TEA或總可交換陽離子TEC等指標表示進水雜質含量。TEA中除包括水中離子態雜質外，還應包括二氧公碳等分子態雜質。

嚴格來說，含鹽時是水中各種離子總和的時化指標，不應包括分子。但是，二氧公碳、硅酸與OH型樹脂接觸時，轉化成碳酸氫根離子或碳酸根離子而發生交換反應，消耗陰樹脂的交換容量，故習慣上將其列入含鹽時中。而一些有機物不是發生離子交換反應而是發生吸附，故不記入含鹽時。

如果進水中的TEA及TEC過高，就無法制備出合格的純水。

3、pH值

進水PH值本身對EDI產水的影響不大，它主要體現在對弱電解質電離平衡的影響上。

與離子交換器和電滲析器類似，弱電解質的電離度越高，與樹脂發生交換反應的能力越強，在電場中遷移的份額越多，故EDI模塊脫鹽率越高。另外，在以反滲透的淡水作為EDI模塊進水水源時，EDI模塊進水的PH值取決于二氧化碳的含量，PH值低，說明二氧化碳含量高。EDI模塊運行時，若進水 PH值較低，意味著二氧化碳較多，也表明水中二氧化碳等弱酸性物質的電離度不高，結果是有較多二氧化碳留在淡水室，產品水電導率較高；若進水PH值過高，則又會產生另一人問題，即EDI模塊易結垢。

4、硬度

硬度是EDI模塊進水中的主要結垢物質。如上所述，EDI模塊約70%的電能消耗在水的電離上。所以，在EDI模塊的運行過程中，會不斷地產生大量的氫離子和氫氧根離子。EDI膜塊濃水室的陰膜表面易結垢，因為該處PH值高，結垢物質的濃度也大。為了保證脫鹽率，必須維持足夠大的工作電流，故不能用降低電流的方法降低水的電離，，降低PH值。因此，防止EDI模塊結垢主要方法就是嚴格控制進水結垢物質含量。

5、氧化劑

　　如果進水中氯氣和臭氧等氧化劑的含量過高，則可導致離子交換樹脂和離子交換的快速降解，離子交換能力和選擇性透過能力衰退，除鹽效果惡化模塊使用壽命縮短。樹脂和膜的氧化產物為水分子有機物，溶入水中后，一方面使產品水TOC增加，另一方面污染陰樹脂和陰膜。

　　被氧化降解的樹脂機械強度下降，容易破碎，產生碎片堵塞樹脂間隙，增加了水流的阻力。

6、鐵、錳

主要危害有：中毒；催化

7、顆粒雜質

包括膠體和懸浮物。它們會污堵隔室水流通道、樹脂空隙、樹脂和膜的孔道，導致模塊的壓降升高、離子遷移速度下降。一般，以SDI表示進水中顆粒雜質含量。

8、有機物

可以被吸附到樹脂及膜表面，降低其活性。被污染的樹脂和膜傳遞離子的效率降低，膜堆電阻增加。

9、二氧化碳

隨著PH值變化呈不同形態分布，它們影響可分為兩個方面：一是碳酸根與鈣離子、鎂離子發生反應形成碳酸鹽垢，其生成量與離子濃度、溫度和PH值有關。二是呈分子態的二氧化碳容易透過反滲透膜，也不易被EDI模塊除去。另外，二氧化碳的存在 還會顯著影響EDI對另一弱電解質——二氧化硅的脫除。
