一、概述

　　藥品用水制備系統遵循模塊化設計理念，以預處理、氧化消毒、多介質過濾、RO反滲透、UV消毒、EDI連續去離子和儲存外輸?shù)裙δ軉卧獮榛A(chǔ)，在設計、制 造、調試過程中以先進的技術、精湛的工藝和嚴格的質量控制貫徹到每個功能單元;最終產水裝置根據其用水標準的不同，經由各功能模塊優化組合而成，從而保證 了整個系統的高性能與高質量，使產成水完全達到或超過純化水和注射用水的水質標準。

　　二、解決方案

　　1.工藝流程

　　原水→原水加壓泵→多介質過濾器→活性碳過濾器→軟水器→精密過濾器→一級反滲透設備→中間水箱→中間水泵→離子交換器→純化水箱→純水泵→紫外線殺菌器→微孔過濾器→用水點

　　原水→原水加壓泵→多介質過濾器→活性碳過濾器→軟水器→精密過濾器→一級反滲透→PH調節 →中間水箱→第二級反滲透(反滲透膜表面帶正電荷)→純化水箱→純水泵→紫外線殺菌器→ 微孔過濾器→用水點

　　原水→原水加壓泵→多介質過濾器→活性碳過濾器→軟水器→精密過濾器→一級反滲透機→中間水箱→中間水泵→EDI系統→純化水箱→純水泵→紫外線殺菌器→微孔過濾器→用水點

　　2.設備特點

　　依據：根據用戶提供詳細的原水水質報告“量身定制” 。

　　1.通過三維模擬設計安裝方式兼顧細節和使用體驗感測試，模塊化設計，結構緊湊。

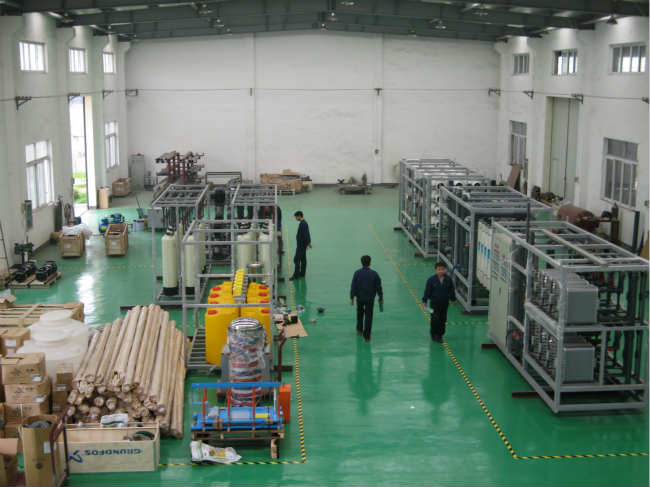

　　2.純化水系統、注射水系統、配液系統等各單元接線等在工廠內統一完成，通過測試后現場施工，可實現整個系統的FAT，減少安裝和調試時間。

　　3.純化水系統可選用熱消毒RO膜和熱消毒EDI，實現全系統的在線熱水消毒。

　　3.具體設計體現：

　　(1)符合GMP，ISPE/FDA指南，符合歐盟CE認證。

　　(2)管道分別采用304/316L材質;衛生和非衛生級設計。

　　(3)常溫型/熱水消毒型。

　　(4)不銹鋼管路走向圖 焊點布置、焊接記錄、內窺檢測。

　　(5)管路進罐部分有相應的坡度。

　　(6)不銹鋼氣動閥。

　　(7)316L SST 電解拋光濾芯。

　　(8)不銹鋼管路的電線外殼保護設計。

　　(9)集成控制系統和集成儀表系統等。
